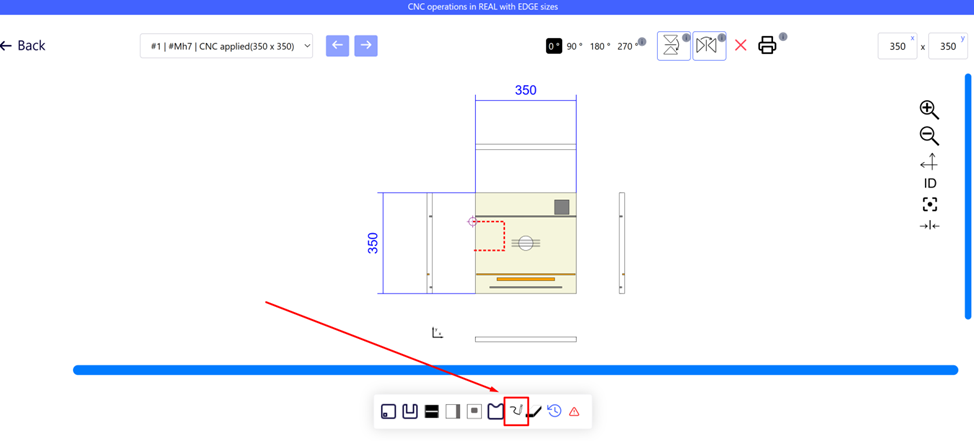

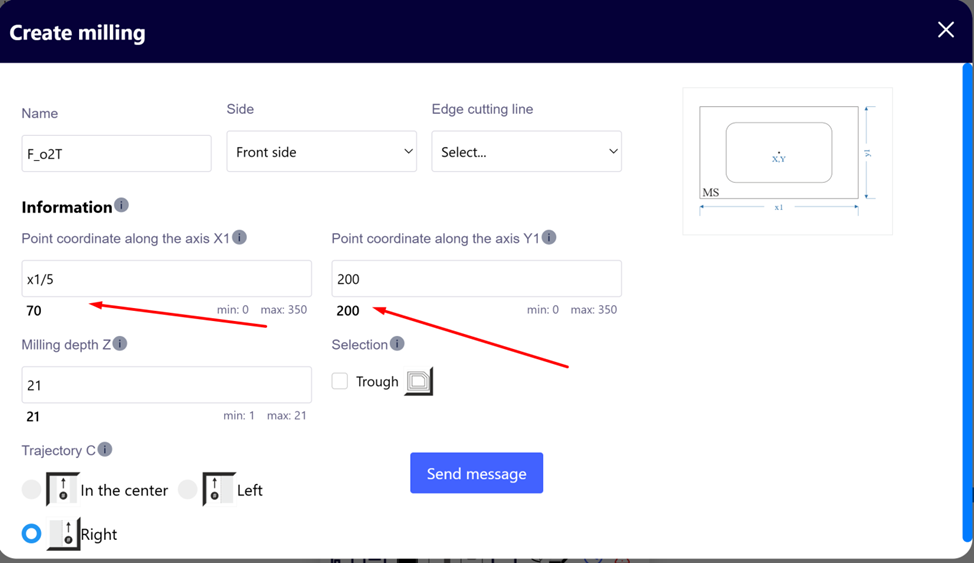

Im iFurn.Pro Teileeditor können Sie eine Fräskontur erstellen oder ändern:

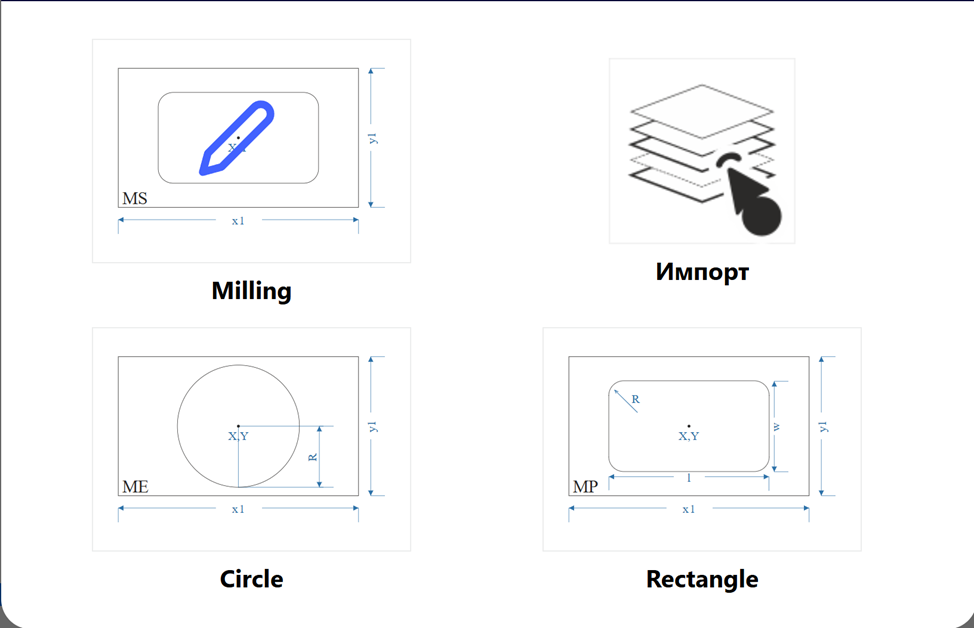

• Wählen Sie Punkte manuell aus (X-, Y-, Z-Koordinaten – Zahlen oder Formeln).
• Import fertiger Fräsarbeiten aus demselben Projekt.
• Machen Sie einen Kreis oder ein Rechteck.

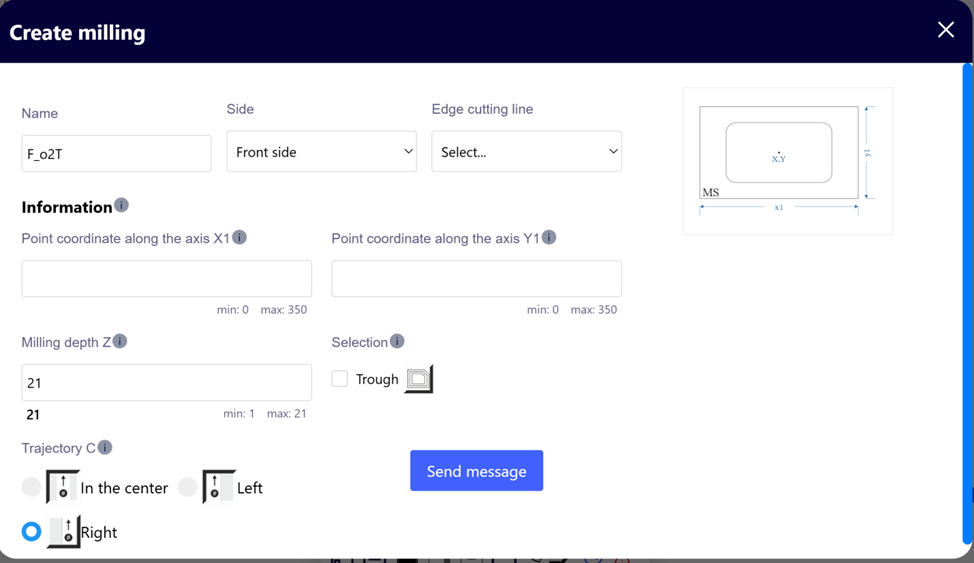

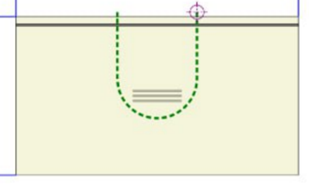

Beim Erstellen eines Frässchnitts wird der erste Fräsereintrittspunkt eingegeben.

Um eine Tasche zu erstellen, aktivieren Sie das Kontrollkästchen „Kerbe“. Geben Sie die Position des Fräsers relativ zur Schnittbahn, den Bedarf an Kanten und den Namen des Fräsers an.

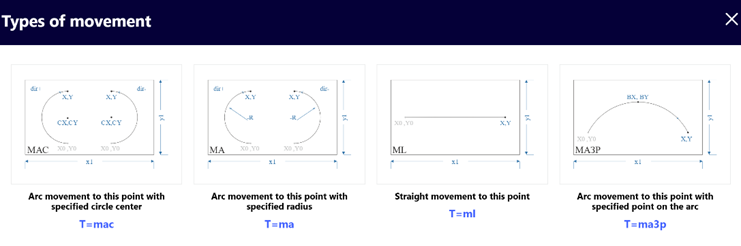

Folgende Punkte:

• Gerade Linie – x, y, z vom vorherigen Punkt aus festlegen.

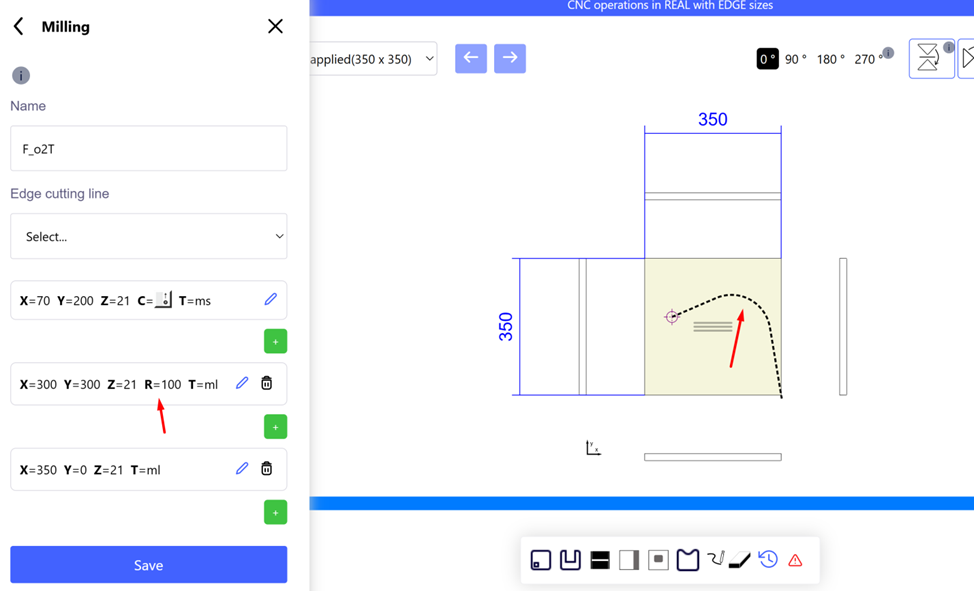

• Kreis: Wählen Sie einen Mittelpunkt, einen Radius oder einen Punkt auf einem Bogen aus und geben Sie die Richtung und das Ende an.

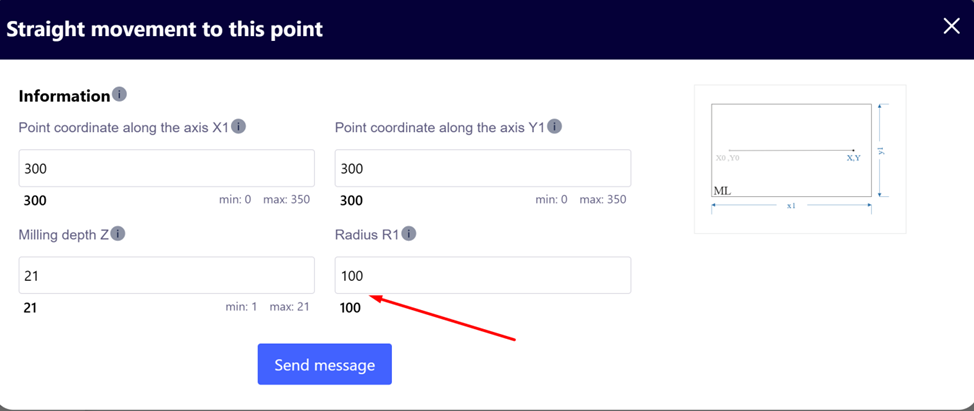

• Die Verbindung gerader Linien kann abgerundet werden.

Die manuelle Konfiguration erfordert Kenntnisse; es ist besser, Vorlagen zu verwenden (die 90 % der Aufgaben abdecken).

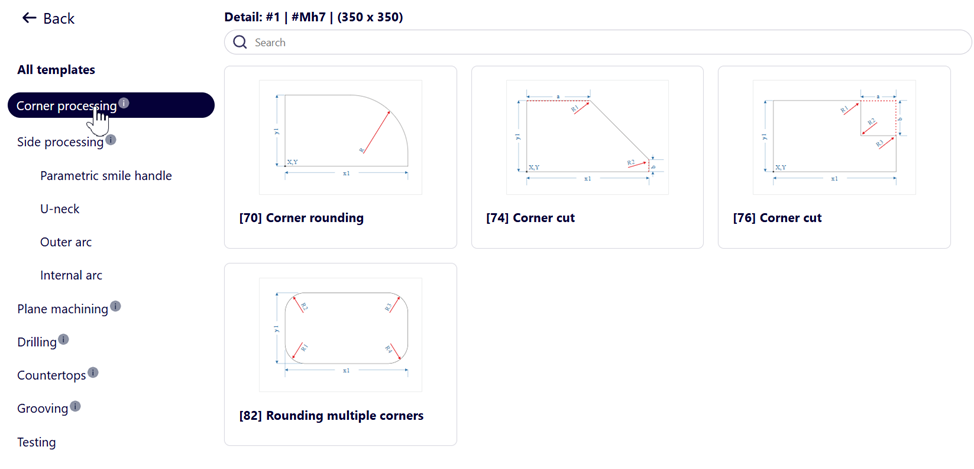

Frässchablonen decken 90 % des erforderlichen Bearbeitungsbedarfs ab:

Automatisierung iFurn.Pro

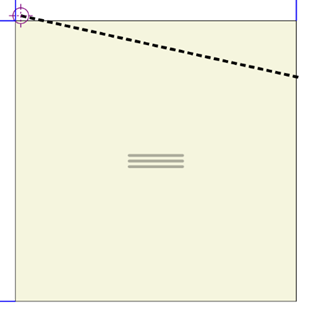

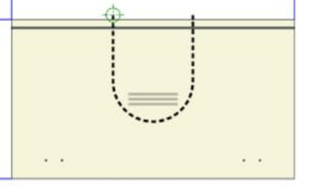

Der Ein-/Auslauf des Fräsers wird automatisch angepasst.

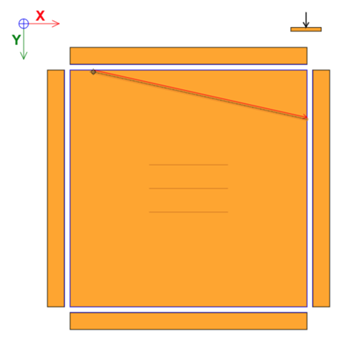

Die folgenden 2 Beispiele sind falsch

iFurn . Profi erstellt oder passt automatisch den Ein- und Ausgang des Fräsers an.

Fräsbahn anpassen

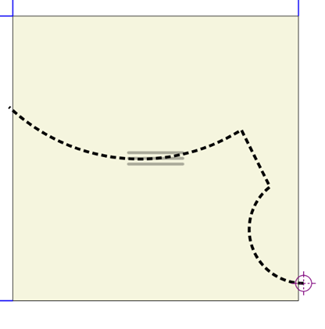

Die Drehrichtung des Fräsers (links oder rechts) ist wichtig, wenn der Fräser in das Teil eindringt und sich innerhalb des Teils bewegt. Beispiel: Beide Teile sind in Ordnung, aber wenn man nur einen rechten Fräser an der Maschine hat, wird das erste Teil schlecht verarbeitet sein. Beim Import in iFurn . Profi Alle Bewegungsbahnen ändern sich entsprechend dem richtigen Fräser.

Beim Exportieren von Programmen auf Maschinen verwendet iFurn . Profi Baut die Bahnkurve zum Fräser neu auf, der zum Fräsen ausgewählt wurde. Wenn der Hauptschneider der linke Schneider ist, ändert das System beim Exportieren zuerst den Pfad und exportiert dann die Programme.

In jeder Maschine legen Sie einen Satz Messer fest. Welche Flugbahn auf die Maschine entladen wird, hängt vom Hauptschneider ab.

Auswahl des Fräsers

Der Fräser wird entsprechend der maximalen Größe ausgewählt, jedoch nicht größer als der Innenradius beim Fräsen (z. B. ein Radius von 20 mm – Fräser 130, Radius 8 mm – Fräser 132).



Unzulässige Frässchnitte reinigen

Sollte der Fräser im Radius oder in der Tiefe nicht passen, wird die Ausfräsung beim Export gelöscht (Info in der Log-Datei). Auch im CRM zeigt das System an, welche Behandlungen für welche der Maschinen gelöscht wurden.

Frästiefe

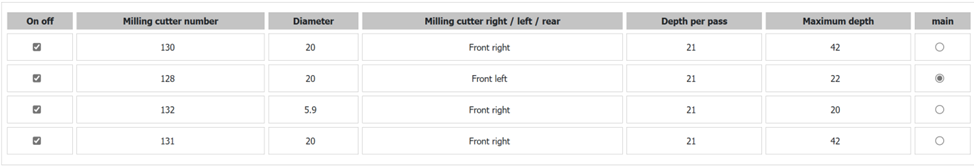

Sie geben für jeden Fräser die maximale Frästiefe und die Frästiefe in 1 Durchgang vor. Geht man von einer Frästiefe von 35 mm aus, beträgt die maximale Frästiefe eines 42-mm-Fräsers in einem Durchgang 16 mm. Das System entlädt automatisch 3 Frässchnitte (16 mm, 32 mm, 35 mm).

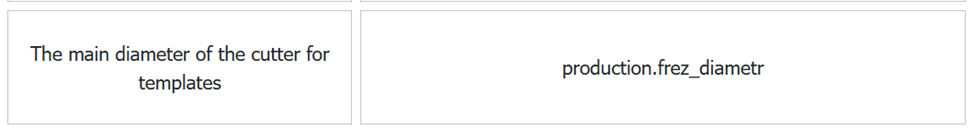

Hauptschneiderdurchmesser

Beeinflusst den Import und die Verarbeitung. Wenn der Radius kleiner als der Durchmesser + 1 mm ist, wird die Kurve gerade. Stellen Sie den Mindestdurchmesser der verfügbaren Fräser ein.

Name des Fräsers

Geben Sie im Admin-Bereich nur Zahlen ein, um die Kompatibilität mit Maschinen zu gewährleisten. Ein deaktivierter Cutter wird von Anwendungen abgeschaltet.

  Trimmen

Oftmals wird das Teil zunächst besäumt und dann gefräst. In diesem Fall reißt der Fräser beim Verlassen des Teils die Kante aus und das Teil wird von schlechter Qualität.

iFurn . Profi Fügt automatisch Kantenbeschnitt vor dem Hauptrouting hinzu. Wenn mit dem rechten Fräser gefräst wird , schneidet das System die Kante mit dem linken Fräser ab. Die gleichen Regeln gelten für den linken Fräser, wenn dieser der Hauptschneider ist. Anschließend kann der Zuschnitt mit einem Rechtsschneider erfolgen. Beim Besäumen dringt der Fräser 3 mm in das Teil ein, was einen sauberen Austritt des Hauptfräsers gewährleistet. Wenn die Maschine über einen Fräser verfügt, fügt das System ein weiteres Fräsprogramm mit Beschnitt auf der Rückseite des Teils hinzu.

Rechten Winkel reinigen

Im rechten Winkel hinterlässt ein großer Fräser (z. B. 20 mm) einen Radius (10 mm). Wenn der Fräser kleiner ist   (z. B. 4 mm) wird der Winkel durch ein zusätzliches Fräsprogramm auf einen Radius von 2 mm verfeinert. Bei der Anwendung dieser Operation iFurn . Profi fügt der Berechnung automatisch den Dienst „ J17 Verfeinerung von 90-Grad-Winkeln mit kleinerem Fräser “ hinzu.

  Schnittkante fräsen

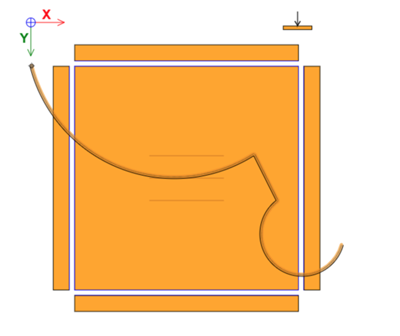

iFurn . Profi ermöglicht es Ihnen, die Kanten beider Seiten und separat die Kanten des Frässchnitts festzulegen. - Wenn die Kanten des Schnitts und die Kanten der Seite übereinstimmen, entfernt das System Duplikate bei der Berechnung. Dienstleistungen und Materialien.   - Sägeprogramme werden unter Berücksichtigung des Einflusses der Fräskante an den Seiten des Teils angepasst. - In der Zeichnung des Teils können Sie sehen, welche Teile der Seite fixiert und welche Teile beim Fräsen abgeschnitten werden. Wenn die Seite gekantet ist , gibt die Kantenfarbe den gekanteten Teil an. Das zu schneidende Teil wird grau angezeigt.

Etiketten

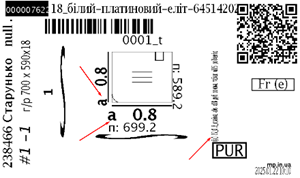

Beim Bekanten eines Frässchnitts und seiner Auswirkung auf die Seiten des Teils ist das System   zeigt diese Informationen auf dem Etikett an. Der Bediener erkennt, welche Seiten von der Fräskante betroffen sind. Die Ausgabe erfolgt in beiden Etikettenarten ( iFurn.pro/Giblab ) .

Kerben

Beim Exportieren von Aussparungen wurde die Bahnkurve „rechts vom Fräser“ verwendet.

Das Werkzeug wurde automatisch ausgewählt. Wenn die kleinere Seite der Aussparung beispielsweise 22 mm beträgt, wird die Aussparung mit einem Fräser mit einem Durchmesser von 20 mm hergestellt. Wenn die Maschine einen kleineren Fräserdurchmesser hat, fügt das System eine zweite Kontur hinzu, um die Ecken zu reinigen (für ein Rechteck). In einigen Fällen werden Kerben ausgetragen, ohne dass sie in lineare Schnitte umgewandelt werden (abhängig von der Maschine). In diesem Fall wird der Vorgang schneller abgeschlossen. In jedem Fall wird unabhängig vom Entladeformat ein kleinerer Schnitt mit einem Cutter hinzugefügt.

Bei der Prüfung von Ausschnittbeschränkungen prüft das System nun nicht mehr den Hauptdurchmesser des Fräsers, sondern alle verfügbaren Fräser. Wenn die Aussparung mit keinem Fräser möglich ist, tritt ein Fehler auf.

Nachschneide- und Kantenprogramme

Das Teil kann 2 verschiedene Größen haben:

- Größe nach Alarmzentrale (Schnitt)

- Größe nach Kante ( Teil )

Bei Kantenfrässchnitten werden in der Regel zunächst die Kanten auf einer Fügemaschine hergestellt, dann wird die Kante gefräst und an den gewölbten Stellen verleimt.

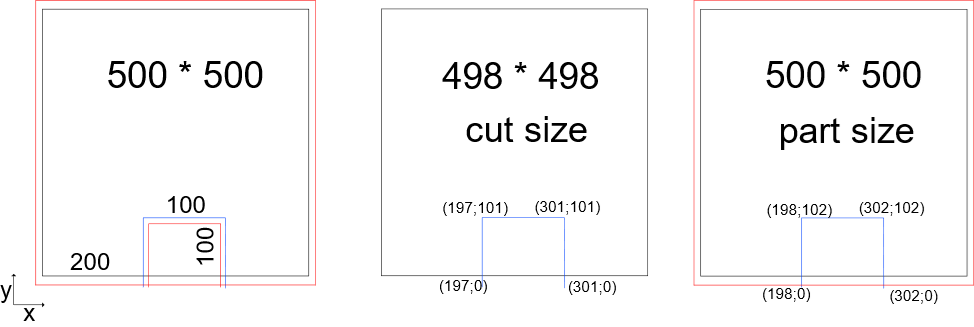

Im Beispiel soll der Ausschnitt 100*100mm groß sein. Der Ausschnitt ist kantig.   Die Flugbahn zur Kante hin unterscheidet sich von der Flugbahn nach der Kante.

iFurn . Profi berechnet automatisch die erforderlichen Trajektorien.

Das Hochladen von Programmen auf die Maschine enthält zwei Programmoptionen. Der Maschinenbediener wählt einfach aus, welches Programm er verwenden möchte. Wenn das Teil bereits fixiert angekommen ist, wird das Programm für die Gesamtgröße ( part_size ) verwendet , wenn das Teil am Rand angekommen ist, wird das Programm für Sägemaße ( cut_size ) verwendet .

Alle Konturen werden korrigiert, auch Bögen.
