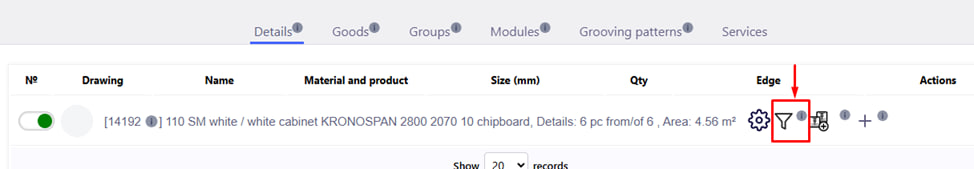

Schaltfläche „Filter“

#186

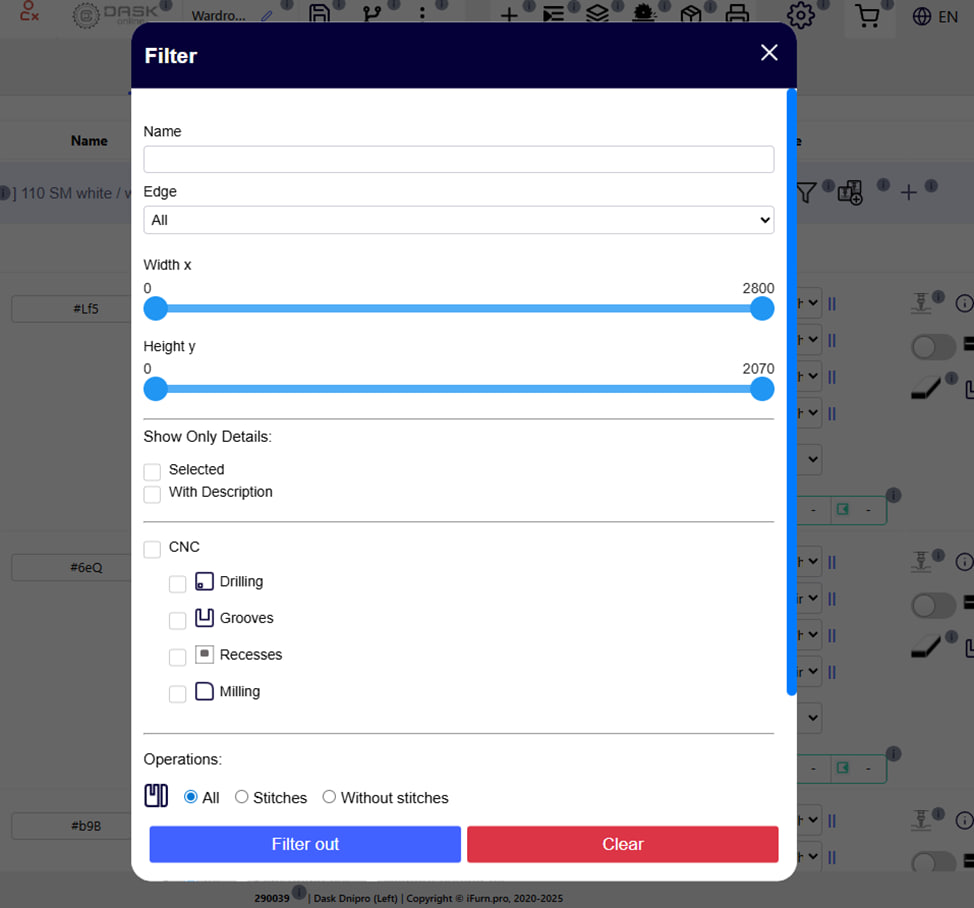

Die Schaltfläche „ Filter “ öffnet ein Fenster, in dem Sie detaillierte Parameter zum Filtern von Details im Projekt auswählen und anwenden können. Mit diesem Tool können Sie sich nur auf die Elemente konzentrieren, die Sie benötigen – zum Beispiel Teile mit einer bestimmten Art von Oberfläche oder Kante.

Verfügbare Filteroptionen:

  1. Bezeichnung des Teils (Name):
  • Geben Sie einen Teil oder den vollständigen Namen ein, um einen bestimmten Artikel zu finden.

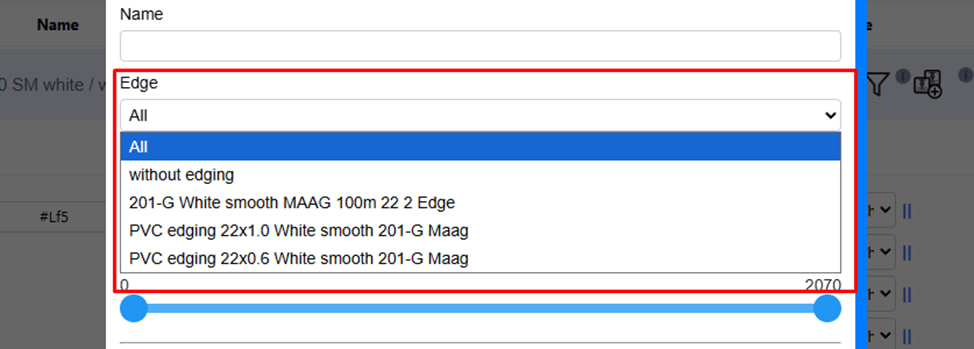

2. Kante :

  • Wählen Sie das Vorhandensein oder Fehlen einer Kante.

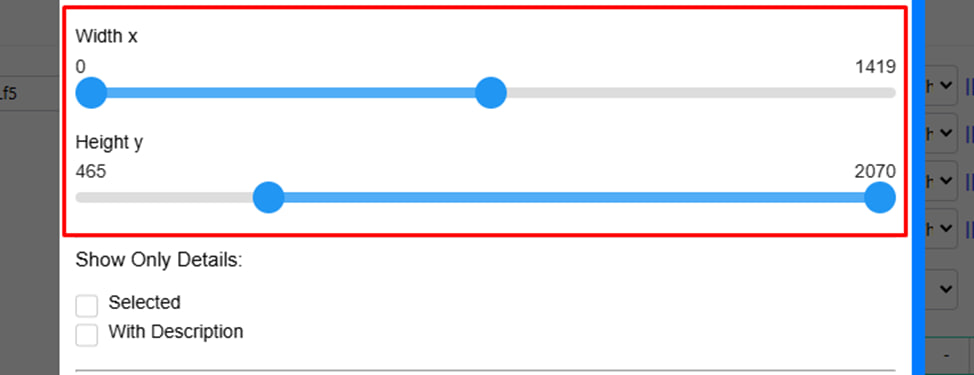

3. Abmessungen des Teils (Breite X, Höhe Y):

  • Verwenden Sie die Schieberegler, um Ihre Suche auf Elemente innerhalb eines bestimmten Breiten- und Höhenbereichs zu beschränken.

4. Nur Details anzeigen (Nur Details anzeigen):

  • Ausgewählt – zeigt nur die Details an, die Sie zuvor ausgewählt haben.
  • Mit Beschreibung – nur Details mit Kommentaren oder Beschreibung anzeigen.

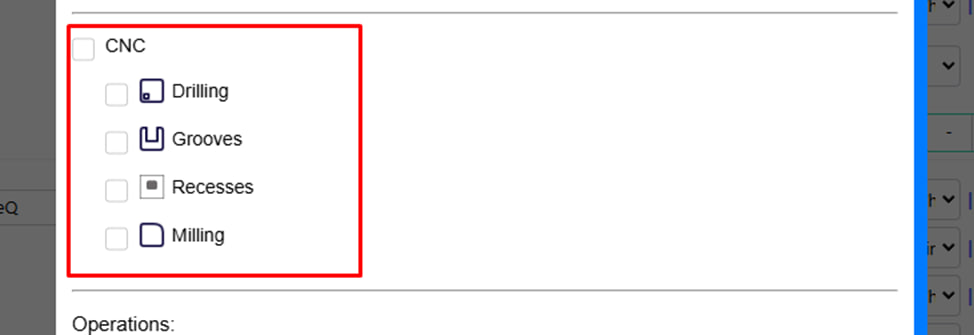

5. CNC-Bearbeitung :
Wählen Sie den Vorgangstyp aus, der auf das Teil angewendet wird:

  • Bohren
  • Rillen
  • Aussparungen
  • Mahlen

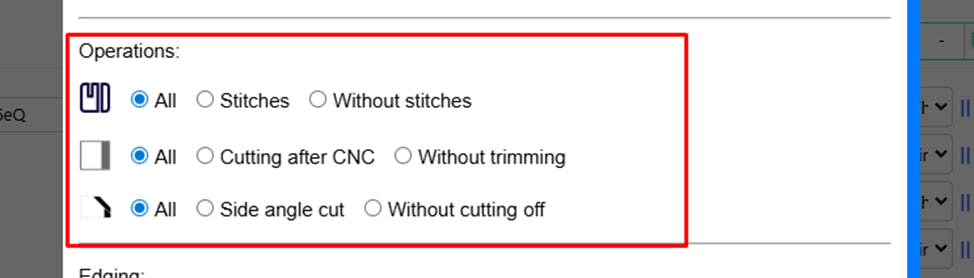

6. Operationen :

  1. Stiche :
    • Alle – alle Details anzeigen, unabhängig von der Naht.
    • Stiche - nur mit Stichen.
    • Ohne Nähte – nur ohne Nähte.

2. Schneiden (Schneiden nach CNC):

    • Alle – unabhängig vom Vorhandensein von Clipping.
    • Schneiden nach CNC – nur diejenigen mit Schneiden nach CNC anzeigen.
    • Ohne Beschneiden – nur ohne Beschneiden.

3. Seitlicher Winkelschnitt :

    • Alles – alle Details.
    • Seitlicher Winkelschnitt – nur mit seitlichem Winkelschnitt.
    • Ohne abzuschneiden – ohne ihn.

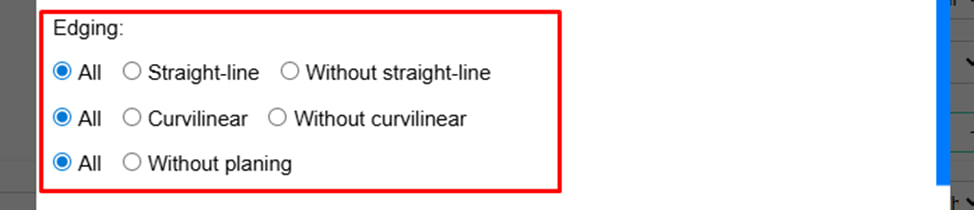

7. Kanten . Verfeinern Sie Ihre Suche nach Kantentyp:

  1. Gerade :
    • Alle – jeder.
    • Geradeaus – nur mit gerader Linie.
    • Ohne Gerade – nur ohne sie.

2. Krummlinig :

    • Alle – jeder.
    • Krummlinig – nur mit Krummlinig.
    • Ohne krummlinig – nur ohne.

3. Ohne Verfugen (Ohne Hobeln):

    • Alle – unabhängig vom Vorhandensein von Spleißen.
    • Ohne Hobeln – nur die Teile, die nicht verfugt werden müssen.

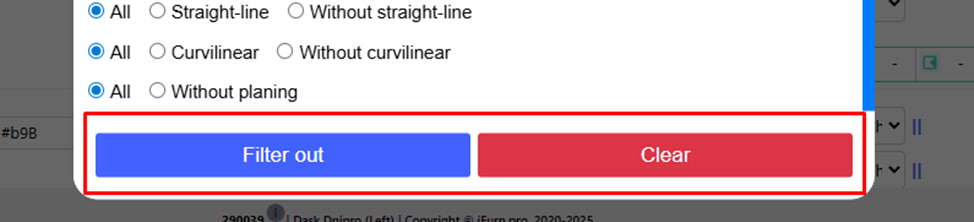

Aktionsschaltflächen :

  • Herausfiltern – Filtern Sie die Teileliste.
  • Löschen – Alle Filter zurücksetzen und die gesamte Liste anzeigen.
